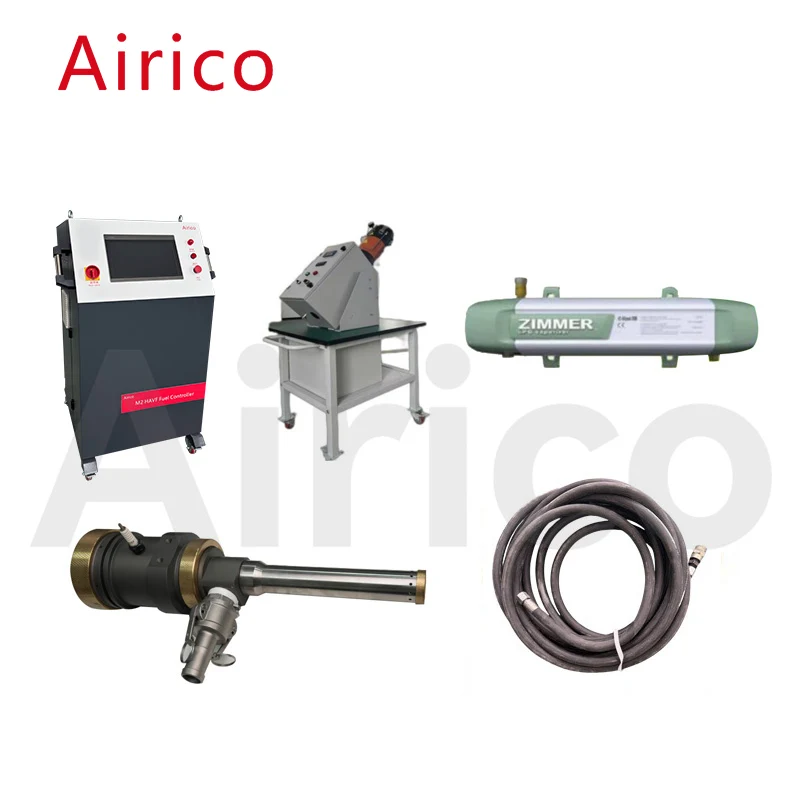

Konstrukcja pistoletu natryskowego inspirowana jest zasadą działania silnika rakietowego. Jego prędkość płomienia sięga ponad 2000 metrów na sekundę. Ma nie tylko wysoką moc wyjściową, ale także obsługuje bezstopniową regulację. Pistolet natryskowy wykorzystuje innowacyjną metodę podawania proszku osiowo, centralnie. Ta metoda podawania proszku pozwala na jego całkowite stopienie i równomierne rozprowadzenie w płomieniu, co znacznie poprawia skuteczność krycia i ogólną jakość powłoki.
Urządzenia do natryskiwania dynamicznego zimnym gazem posiadają także funkcję przechowywania i wywoływania receptur procesowych. Użytkownicy mogą w razie potrzeby dodawać, modyfikować lub zapisywać parametry procesu. Jeśli chodzi o kontrolę paliwa, system przyjmuje konstrukcję w pełni zamkniętej pętli, w połączeniu z modułową konstrukcją i wydajnym sterowaniem PLC, zapewniającym stabilność i wygodę obsługi.
The coating prepared by the Airico-M3 cold spray system has excellent performance, with extremely low porosity, with an average porosity of less than 0.5%, and a spraying efficiency of up to 30 kg of powder per hour.
System kontroli natrysku na zimno Airico-M2 charakteryzuje się zaawansowanym poziomem w porównaniu z podobnymi produktami zagranicznymi, zapewniając doskonałą wydajność i łatwą obsługę. Potrafi osiągnąć w pełni cyfrową obsługę procesu oprysku oraz monitorowanie w czasie rzeczywistym parametrów oprysku systemu, co pozwala na natychmiastową reakcję na awarie systemu.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Typ sterowania |
Touch screen+MFC mass flow meter+Siemens PLC control |
|
2 |
Moc znamionowa |
550 W |
|
3 |
Napięcie zasilania |
AC220 V 50 Hz |
|
4 |
Środowisko pracy |
Indoor, room temperature |
|
5 |
Ciśnienie/natężenie przepływu nafty |
1,2 MPa 15 ~ 24 l/h |
|
6 |
Oxygen pressure/flow rate |
1,6Mpa 800-1100L/h |
|
7 |
Wymiary zewnętrzne szafy sterowniczej |
500 mm x 1050 mm x 1364 mm |
|
8 |
Masa szafy sterowniczej |
80 kg |
Ten typ podajnika proszku wykorzystuje zagraniczną technologię, unowocześnia system sterowania i jest wygodny do czyszczenia proszku. Jako gaz zasilający proszek stosowany jest główny gaz pistoletu natryskowego. Rozpylony proszek transportowany jest do wylotu podajnika proszku poprzez obrót porowatej tacy podającej proszek. Proszek opuszcza wiadro podające proszek razem pod ciśnieniem gazu i wchodzi do pistoletu natryskowego. Prędkość serwomotoru na ekranie dotykowym jest regulowana w celu dostosowania ilości podawanego proszku.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Metoda podawania proszku |
Zgarniak typu pneumatycznego |
|
2 |
Pojemność pojedynczego cylindra |
3,0 l |
|
3 |
Dostawa gazu proszkowego |
Azot lub argon |
|
4 |
Ciśnienie gazu do podawania proszku |
0,4-1,2 MPa |
|
5 |
Szybkość podawania proszku |
0 ~ 160 g/min |
|
6 |
Powder delivery accuracy |
±1% |
|
7 |
Natężenie przepływu gazu dostarczającego proszek |
0-25 l/min |
|
8 |
Wymiary zewnętrzne podajnika proszku |
900 mm x 450 mm x 1650 mm |
|
9 |
Masa podajnika proszku |
50 kg |
|
Typ/model parownika |
Pośrednie, sucho-elektryczne, z zasilaniem |
|||||
|
|
Model |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
Klasyfikacja obszarów niebezpiecznych |
|
Klasa I, Dział 1, Grupa D, T3; Ex d IIA T3 Gb |
||||
|
Zatwierdzenia |
|
UL/ULc, CE (ATEX i IECEx), PED (SEP) |
||||
|
Wydajność parowania |
Kg/godz |
25 |
40 |
50 |
100 |
150 |
|
|
gal/godz. amerykańskie |
12.5 |
20 |
25 |
50 |
75 |
|
|
MMBTU/godz |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
Złącze wlotu cieczy |
|
1/2" FNPT |
1/2"FNPT |
1/2" FNPT |
3/4"FNPT |
3/4" FNPT |
|
Vapor Outlet Connection |
|
1/2" FNPT |
1/2" FNPT |
1/2"FNPT |
3/4"FNPT |
3/4"FNPT |
|
Ciśnienie projektowe (MAWP) |
|
250 psig-17,2 barg |
||||
|
Wartość zadana zaworu nadmiarowego |
|
250 psig-17,2 barg |
||||
|
Hydrostatyczne ciśnienie próbne |
|
375 psig-25.9 barg |
||||
|
Wymiary jednostki |
|
26.7"Lx9.5"Hx8.3"W |
67.2"Lx9.5"Hx8.3"W |
|||
|
|
|
677 mm dł. x 241 mm wys. x 210 mm szer |
1706 mm dł. x 241 mm wys. x 210 mm szer |
|||
|
Wymiary wysyłki |
|
34" dł. x 11" wys. x 14" szer |
75" dł. x 11" wys. x 14" szer |
|||
|
|
|
863 mm dł. x 280 mm wys. x 356 mm szer |
1905mmLx280mmHx356mmW |
|||
|
Waga przesyłki |
|
55 funtów/25 kg |
145 funtów/66 kg |
|||
|
Optional Accessories |
|
Zestaw do montażu na zbiorniku; Zestaw rur do montażu na zbiorniku; Zestaw do montażu na ścianie, filtr siatkowy i orurowanie |
Zestaw do montażu podłogowego; Zestaw do montażu na ścianie, zestaw filtra siatkowego i rur; Zestaw regulatora/miernika; Zestaw zaworu spustowego |
|||
Pistolet natryskowy Airico-M2 wykorzystuje propan jako paliwo, powietrze jako gazy do spalania i chłodzenia oraz azot do podawania proszku. Pistolet natryskowy może pracować nieprzerwanie i stabilnie przez długi czas.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Prędkość płomienia |
2100 m/s |
|
2 |
Metoda chłodzenia |
Chłodzenie powietrzem |
|
3 |
Porowatość powłoki |
0,1% -0,3% |
|
4 |
Bond strength |
> 85 MPa |
|
5 |
Odpowiednia wielkość proszku do natryskiwania |
10-45μm |
|
6 |
Środowisko pracy |
Ognioodporne i wentylowane pomieszczenie dźwiękoszczelne |
|
7 |
Wymiary zewnętrzne pistoletu natryskowego |
80 mm x 90 mm x 300 mm |
