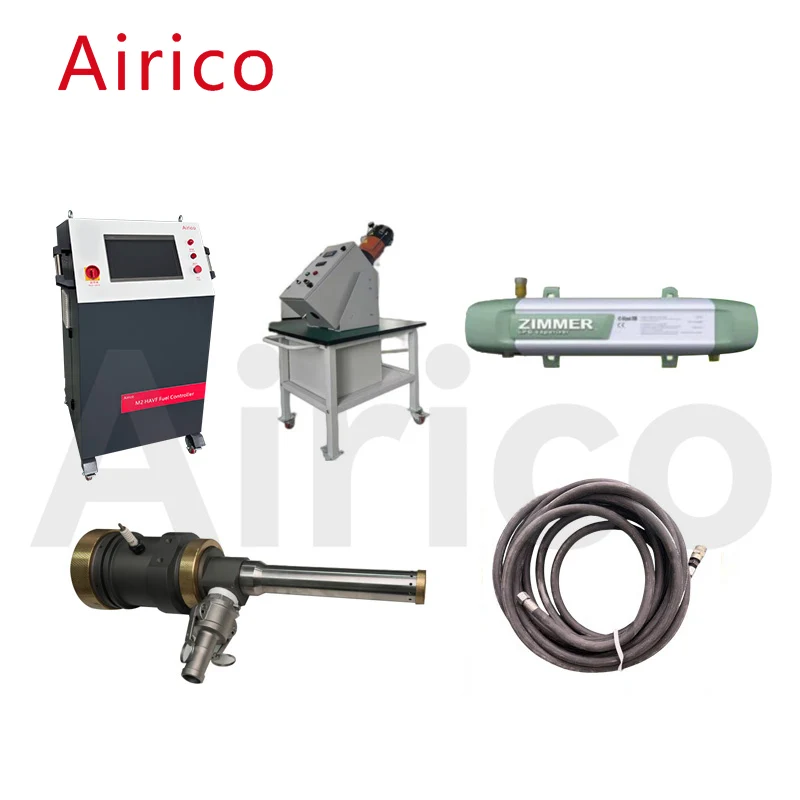

System kontroli natrysku na zimno Airico-M2 charakteryzuje się zaawansowanym poziomem w porównaniu z podobnymi produktami zagranicznymi, zapewniając doskonałą wydajność i łatwą obsługę. Potrafi osiągnąć w pełni cyfrową obsługę procesu oprysku oraz monitorowanie w czasie rzeczywistym parametrów oprysku systemu, co pozwala na natychmiastową reakcję na awarie systemu.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Typ sterowania |
Ekran dotykowy + przepływomierz masowy MFC + sterowanie PLC Siemens |
|
2 |
Moc znamionowa |
550 W |
|
3 |
Napięcie zasilania |
AC220 V 50 Hz |
|
4 |
Środowisko pracy |
Wewnątrz, temperatura pokojowa |
|
5 |
Ciśnienie/natężenie przepływu nafty |
1,2 MPa 15 ~ 24 l/h |
|
6 |
Ciśnienie/natężenie przepływu tlenu |
1,6Mpa 800-1100L/h |
|
7 |
Wymiary zewnętrzne szafy sterowniczej |
500 mm x 1050 mm x 1364 mm |
|
8 |
Masa szafy sterowniczej |
80 kg |
Ten typ podajnika proszku wykorzystuje zagraniczną technologię, unowocześnia system sterowania i jest wygodny do czyszczenia proszku. Jako gaz zasilający proszek stosowany jest główny gaz pistoletu natryskowego. Rozpylony proszek transportowany jest do wylotu podajnika proszku poprzez obrót porowatej tacy podającej proszek. Proszek opuszcza wiadro podające proszek razem pod ciśnieniem gazu i wchodzi do pistoletu natryskowego. Prędkość serwomotoru na ekranie dotykowym jest regulowana w celu dostosowania ilości podawanego proszku.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Metoda podawania proszku |
Zgarniak typu pneumatycznego |
|
2 |
Pojemność pojedynczego cylindra |
3,0 l |
|
3 |
Dostawa gazu proszkowego |
Azot lub argon |
|
4 |
Ciśnienie gazu do podawania proszku |
0,4-1,2 MPa |
|
5 |
Szybkość podawania proszku |
0 ~ 160 g/min |
|
6 |
Dokładność podawania proszku |
±1% |
|
7 |
Natężenie przepływu gazu dostarczającego proszek |
0-25 l/min |
|
8 |
External dimensions of powder feeder |
900 mm x 450 mm x 1650 mm |
|
9 |
Masa podajnika proszku |
50 kg |
|
Typ/model parownika |
Pośrednie, sucho-elektryczne, z zasilaniem |
|||||
|
|
Model |
Z25 |
Z40 |
Z50 |
Z100 |
Z150 |
|
Klasyfikacja obszarów niebezpiecznych |
|
Klasa I, Dział 1, Grupa D, T3; Ex d IIA T3 Gb |
||||
|
Zatwierdzenia |
|
UL/ULc, CE (ATEX i IECEx), PED (SEP) |
||||
|
Wydajność parowania |
Kg/godz |
25 |
40 |
50 |
100 |
150 |
|
|
gal/godz. amerykańskie |
12.5 |
20 |
25 |
50 |
75 |
|
|
MMBTU/godz |
1.1 |
1.8 |
2.2 |
4.5 |
6.8 |
|
Złącze wlotu cieczy |
|
1/2" FNPT |
1/2"FNPT |
1/2" FNPT |
3/4"FNPT |
3/4" FNPT |
|
Podłączenie wylotu pary |
|
1/2" FNPT |
1/2" FNPT |
1/2"FNPT |
3/4"FNPT |
3/4"FNPT |
|
Ciśnienie projektowe (MAWP) |
|
250 psig-17,2 barg |
||||
|
Wartość zadana zaworu nadmiarowego |
|
250 psig-17,2 barg |
||||
|
Hydrostatyczne ciśnienie próbne |
|
375 psig-25,9 barg |
||||
|
Wymiary jednostki |
|
26.7"Lx9.5"Hx8.3"W |
67.2"Lx9.5"Hx8.3"W |
|||
|
|
|
677 mm dł. x 241 mm wys. x 210 mm szer |
1706 mm dł. x 241 mm wys. x 210 mm szer |
|||
|
Wymiary wysyłki |
|
34" dł. x 11" wys. x 14" szer |
75" dł. x 11" wys. x 14" szer |
|||
|
|
|
863 mm dł. x 280 mm wys. x 356 mm szer |
1905 mm dł. x 280 mm wys. x 356 mm szer |
|||
|
Waga przesyłki |
|
55 funtów/25 kg |
145 funtów/66 kg |
|||
|
Opcjonalne akcesoria |
|
Zestaw do montażu na zbiorniku; Zestaw rur do montażu na zbiorniku; Zestaw do montażu na ścianie, filtr siatkowy i orurowanie |
Floor Mount Kit;Wall Mount Kit,Strainer and Piping Kit;Regulator/Gauge Kit;Drain Valve Kit |
|||
Pistolet natryskowy Airico-M2 wykorzystuje propan jako paliwo, powietrze jako gazy do spalania i chłodzenia oraz azot do podawania proszku. Pistolet natryskowy może pracować nieprzerwanie i stabilnie przez długi czas.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Prędkość płomienia |
2100 m/s |
|
2 |
Metoda chłodzenia |
Chłodzenie powietrzem |
|
3 |
Porowatość powłoki |
0,1% -0,3% |
|
4 |
Siła wiązania |
> 85 MPa |
|
5 |
Odpowiednia wielkość proszku do natryskiwania |
10-45μm |
|
6 |
Środowisko pracy |
Ognioodporne i wentylowane pomieszczenie dźwiękoszczelne |
|
7 |
Wymiary zewnętrzne pistoletu natryskowego |
80 mm x 90 mm x 300 mm |
