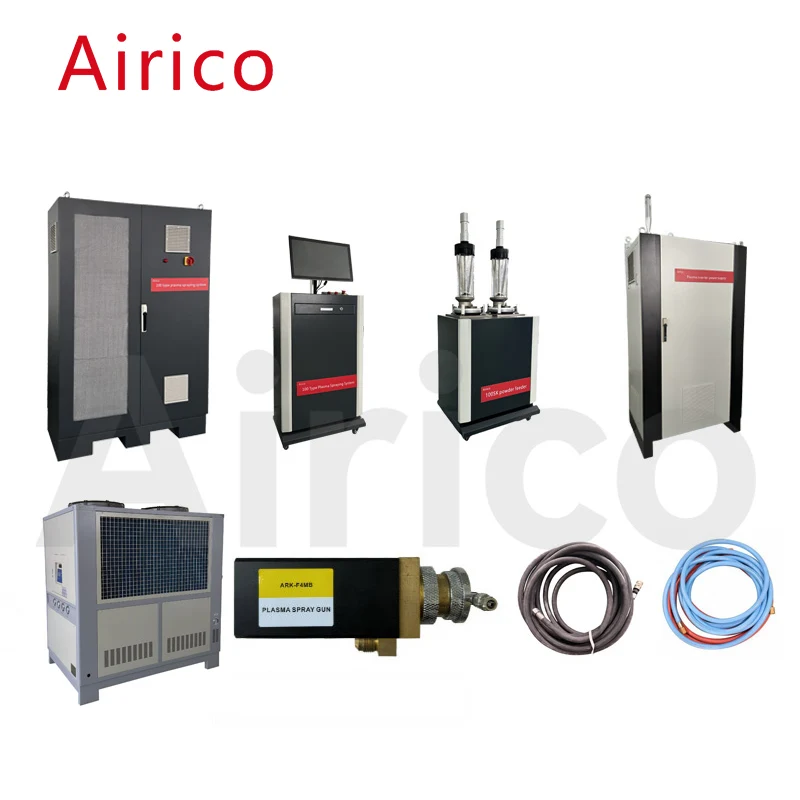

Szafa sterownicza Airico-100 stanowi centrum sterowania systemem natryskiwania plazmowego Airico-100. Cały system natryskiwania Airico-100 można zautomatyzować poprzez sterowanie szafą sterowniczą. Można także rejestrować parametry natryskiwania różnych proszków. Technicznie rzecz biorąc, wszystkie gazy są kontrolowane za pomocą przepływomierza masowego w zamkniętej pętli, co rozwiązuje problem niestabilnego ciśnienia i natężenia przepływu podczas pracy, co skutkuje zmiennym przepływem i napięciem płomienia plazmowego, stabilizując w ten sposób moc wyjściową. Tryb pracy: sterowanie dotykowe.
|
Numer |
Treść projektu |
Podstawowe parametry |
|
1 |
Napięcie wejściowe |
2P AC220V 50Hz |
|
2 |
Moc wejściowa |
150 V |
|
3 |
Typ sterowania |
PLC + MFC + ekran dotykowy |
|
4 |
Główny rodzaj gazu i ciśnienie |
Azot, argon (0,7-0,8Mpa) |
|
5 |
Rodzaj i ciśnienie gazu wtórnego |
Wodór (0,4 MPa) |
|
6 |
Ciśnienie azotu |
0,5 ~ 0,8 MPa |
|
7 |
Sposób wykorzystania gazu |
Argon, argon+wodór, azot, azot+wodór |
|
8 |
Powtarzalność MFC |
±0,2% FS |
|
9 |
Dokładność MFC |
± 1% FS |
|
10 |
Wymiary zewnętrzne |
1100x500x1850mm |
The powder feeder of the Airico-100 plasma spray system is used to store the spray powder and transport it to the spray gun. The powder is fed by nitrogen atomization vibration, and the powder feeding speed can be adjusted through the control cabinet.
| Numer | Projekt | Podstawowe parametry |
| 1 | Metoda podawania proszku | Zgarniak typu pneumatycznego |
| 2 | Podwójna pojemność tuby | 6,0 l |
| 3 | Ciśnienie powietrza dostarczającego proszek | 1,1-1,3 MPa |
| 4 | Przesyłanie gazu proszkowego | Azot |
| 5 | Szybkość podawania proszku | 0 ~ 160 g/min |
| 6 | Dokładność podawania proszku | ±1% |
| 7 | Natężenie przepływu gazu dostarczającego proszek | 400-800L/godz |
| 8 | Podajnik proszku Wymiary zewnętrzne | 500x460x1300mm |
| 9 | Podajnik proszku Waga | 50 kg |
Zasilacz inwertera plazmowego zapewnia zasilanie prądem stałym dla pistoletu natryskowego, wykorzystując moduły IGBT, inteligentne sterowanie modułem, moduły elektryczne chłodzone wodą, miękki zajarzanie łuku, małe rozmiary, wysoką wydajność, niskie zużycie energii, dobre odprowadzanie ciepła, ciągłą pracę i niski wskaźnik awaryjności. Jest to obecnie doskonały zasilacz plazmowy w Chinach.
| Numer | Projekt | Podstawowe parametry |
| 1 | Zasilanie wejściowe | 3P AC380 V, 50 Hz/60 Hz |
| 2 | Znamionowa moc wyjściowa | 100KW |
| 3 | Maksymalne napięcie bez obciążenia | DC125V |
| 4 | Prąd roboczy | 100-1000A |
| 5 | napięcie robocze | 30-125 V |
| 6 | Aktualna dokładność | 1% |
| 7 | Szybkość ładowania | 90% |
| 8 | Zasilanie Wymiary zewnętrzne | 1510x1000x1070mm |
| 9 | Waga | 1600 kg |
Zmieszaj wodę i energię elektryczną sprzętu plazmowego i wyślij ją do pistoletu natryskowego. Jednocześnie należy zapewnić napięcie impulsowe o wysokiej częstotliwości wymagane, aby pistolet natryskowy zapalił łuk i wykrył temperaturę wody powrotnej oraz ciśnienie wody chłodzącej pistolet natryskowy. Jest lekki, elastyczny i łatwy do przeciągnięcia. Dobra wydajność inicjowania łuku, redukująca chwilowy szok prądowy, gdy dysza rozpoczyna łuk.
| Numer | Projekt | Podstawowe parametry |
| 1 | Napięcie wejściowe | AC220 V 50 Hz/60 Hz |
| 2 | Moc znamionowa | 250 W |
| 3 | Tryb sterowania | Kontrola zewnętrzna |
| 4 | Wyjściowe napięcie wysokiej częstotliwości | AC2500-3000 |
| 5 | Wymiary zewnętrzne | 610 x 480 x 340 mm |
| 6 | Waga | 30 kg |
Napęd z podwójną sprężarką zmniejsza całkowitą objętość maszyny i zwiększa przestrzeń; Stosowany głównie w celu uzyskania skutecznego chłodzenia pistoletu natryskowego i przedłużenia żywotności dyszy.
| Numer | Projekt | Podstawowe parametry | ||
| 1 | Wygląd jednostki | 1330 x 780 x 1310 mm | ||
| 2 | Pojemność zbiornika wody obiegowej | 250 KG | ||
| 3 | Wydajność chłodnicza | 32,2 kW | ||
| 4 | Wahania wody wylotowej temperatura |
5 ℃ | ||
| 5 | Zasilanie | 3P AC380 50 Hz/60 Hz | ||
| 6 | Kompresor | Podwójna sprężarka | Pochodzenie: Sanyo, Japonia | |
| 7 | Ciśnienie wylotowe | Regulacja 4-8 KG | Przepływ ścieków wskaźnik |
4m3/godz |
| 8 | Zewnętrzna pompa obiegowa | Moc znamionowa 1,1 kW |
Prąd znamionowy 1,5A | |
| 9 | Ilość wtryskiwanego czynnika chłodniczego | 11 kg | Chłodzenie głoska bezdźwięczna |
F22 |
| 10 | Moc wentylatora | 85 szer. x 2 | ||
| 11 | Całkowita moc wejściowa | 13,5 kW | ||
| 12 | Waga | 450 kg | ||
Urządzenia do natryskiwania plazmowego Airico-F4MB wyposażone są w pistolet natryskowy o dużej mocy znamionowej, a maksymalna moc wyjściowa sięga 80KW. W pracach produkcyjnych może poprawić wydajność produkcji, skrócić czas natryskiwania i obniżyć koszty przetwarzania. Jego standardowa konstrukcja może szybko zastąpić różnorodny sprzęt, taki jak różne dysze, elektrody i porty podawania proszku, które można wybrać tak, aby spełniały potrzeby natryskiwania różnych materiałów.
| Numer | Projekt | Podstawowe parametry |
| 1 | Znamionowa moc wyjściowa | 60KW |
| 2 | Prąd znamionowy | 100-1000A |
| 3 | Napięcie robocze | 30-100 V |
| 4 | Wymiary zewnętrzne | 80x75x190mm |
| 5 | Waga | 3,5 kg |
