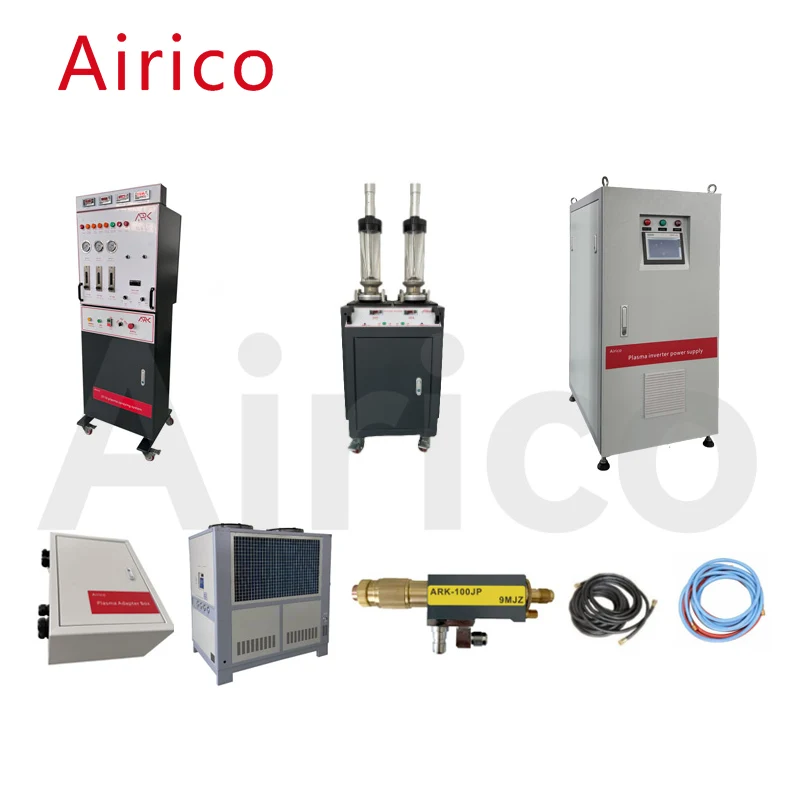

System plazmy natryskowej termicznie

Szafa sterownicza systemu plazmowego natryskiwanego termicznie Airico-3710

Służy do regulacji i kontroli wody, energii elektrycznej, gazu i proszku. Może monitorować cały system, a użytkownicy mogą bezpośrednio zrozumieć parametry systemu podczas pracy z szafy sterowniczej, takie jak napięcie i prąd. Gdy energia elektryczna i gaz w systemie nie spełniają wymagań, system automatycznie uruchomi alarm, przypominając użytkownikom o dokonaniu odpowiednich regulacji. Dostosuj temperaturę łuku plazmowego, regulując prąd i napięcie na panelu. Użytkownicy mogą również kontrolować natężenie przepływu gazu i stosunek gazu, regulując gaz główny i wtórny na panelu sterowania, zmieniając w ten sposób długość łuku plazmowego i prędkość płomienia, a ostatecznie zmieniając prędkość cząstek proszku.

Airico-3710 Tabela parametrów szafy sterowniczej systemu plazmowego natryskiwania cieplnego

Podajnik proszku

Urządzenie służące do przechowywania proszku natryskowego i dostarczania go do pistoletu natryskowego zgodnie z wymaganiami procesu. Jako gaz zasilający proszek stosowany jest główny gaz pistoletu natryskowego. Rozpylony proszek jest transportowany do wylotu podajnika proszku poprzez obrót zgarniaka podającego proszek, a proszek wraz z ciśnieniem gazu opuszcza czerpak podawania proszku i wchodzi do pistoletu natryskowego. Regulacja potencjometru na panelu szafy sterowniczej umożliwia regulację prędkości podawania proszku.

Airico-3710 Tabela parametrów podajnika proszku do systemu plazmowego natryskiwania termicznego

Zasilanie falownika

Zasilacz inwertera plazmowego zapewnia zasilanie prądem stałym dla pistoletu natryskowego, wykorzystując moduły IGBT, inteligentne sterowanie modułem, moduły elektryczne chłodzone wodą, miękki zajarzanie łuku, małe rozmiary, wysoką wydajność, niskie zużycie energii, dobre odprowadzanie ciepła, ciągłą pracę i niski wskaźnik awaryjności. Jest to obecnie doskonały zasilacz plazmowy w Chinach.

Airico-3710 Główna tabela parametrów mocy dla systemu plazmy natryskiwanej termicznie:

Skrzynka rozdzielcza wody i prądu

Zmieszaj wodę i energię elektryczną sprzętu plazmowego i wyślij ją do pistoletu natryskowego. Jednocześnie należy zapewnić napięcie impulsowe o wysokiej częstotliwości wymagane, aby pistolet natryskowy zapalił łuk i wykrył temperaturę wody powrotnej oraz ciśnienie wody chłodzącej pistolet natryskowy. Jest lekki, elastyczny i łatwy do przeciągnięcia. Dobra wydajność inicjowania łuku, redukująca chwilowy szok prądowy, gdy dysza rozpoczyna łuk.

Tabela parametrów Airico-3710 skrzynki transferowej systemu plazmowego natrysku termicznego

Układ chłodzenia

Napęd z podwójną sprężarką zmniejsza całkowitą objętość maszyny i zwiększa przestrzeń; Stosowany głównie w celu uzyskania skutecznego chłodzenia pistoletu natryskowego i przedłużenia żywotności dyszy

Tabela parametrów układu chłodzenia dla układu plazmy natryskiwanej termicznie

9MC Pistolet maszynowy

Airico-3710 Pistolet natryskowy typu A jest używany do produkcyjnych operacji natryskiwania cieplnego, o maksymalnej mocy wyjściowej 100 kW. Ten typ pistoletu natryskowego ma większą moc, dzięki czemu może wykorzystywać dużą moc podawania proszku w środowiskach produkcyjnych, skracać czas natryskiwania i zmniejszać koszty przetwarzania. Standardowa konstrukcja pozwala na szybką wymianę sprzętu. Różne dysze, elektrody i porty proszkowe są opcjonalne, aby spełnić wymagania dotyczące natryskiwania różnych materiałów.

Airico-3710 Tabela parametrów pistoletu natryskowego z systemem natryskiwania termicznego i plazmowego

Kabel wodny
