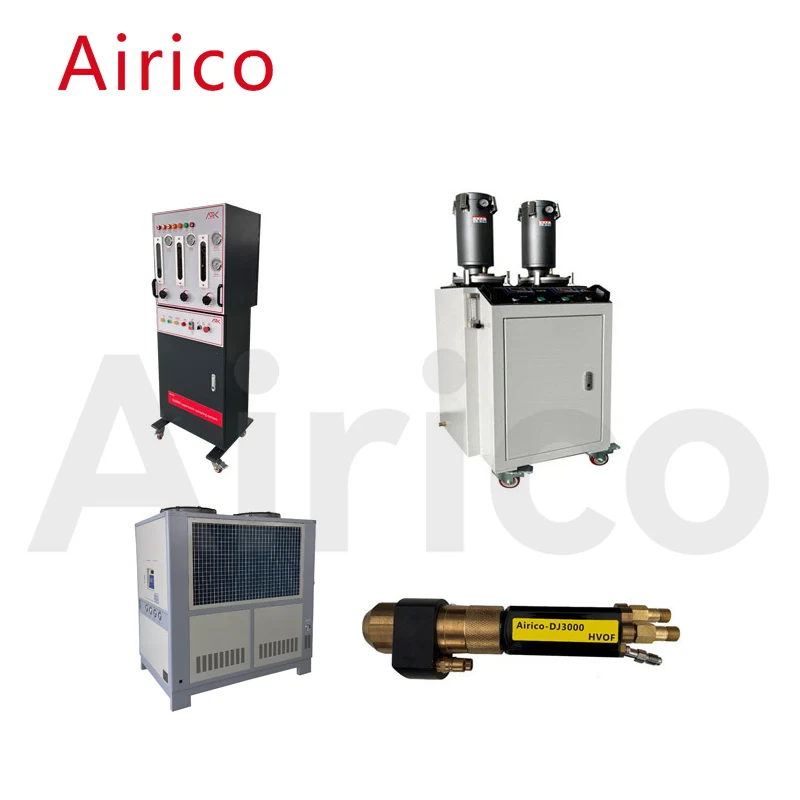

Naddźwiękowy system natryskiwania płomieniowego Airico-DJ3000 charakteryzuje się zaawansowanym poziomem w porównaniu z podobnymi produktami zagranicznymi, zapewniając doskonałą wydajność i łatwą obsługę. Potrafi zautomatyzować proces natryskiwania, monitorować system w czasie rzeczywistym, dynamicznie kontrolować proces pracy pistoletu natryskowego i natychmiast reagować na awarie systemu.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Zasilanie wejściowe |
jednofazowy AC220V, 50 Hz |
|
2 |
Moc wejściowa |
300 W |
|
3 |
Typ sterowania |
Sterowanie PLC |
|
4 |
Rodzaj i ciśnienie gazu |
Propan 0,65 MPa |
|
5 |
Ciśnienie tlenu |
1,2 MPa |
|
6 |
Ciśnienie powietrza |
0,8 MPa |
|
7 |
Ciśnienie azotu |
1,2 MPa |
|
8 |
Ciśnienie wodoru |
0,3-0,4 MPa |
|
9 |
Wymiary szafy sterowniczej |
600 x 600 x 1760 mm |
|
10 |
Masa szafy sterowniczej |
130 KG |
Naddźwiękowy, szybki podajnik proszku do natryskiwania płomieniowego Airico-DJ3000 jest urządzeniem służącym do przechowywania proszku natryskowego i dostarczania go do pistoletu natryskowego zgodnie z wymaganiami procesu. Jako gaz zasilający proszek stosuje się azot, a rozpylony proszek jest transportowany do wylotu podajnika proszku poprzez wibracje atomizujące gazu dostarczającego proszek. Opuszcza wiadro podawania proszku wraz z gazem podającym proszek i wchodzi do pistoletu natryskowego. Prędkość podawania proszku można regulować regulując potencjometr na panelu szafy sterowniczej.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Metoda podawania proszku |
Zgarniak typu pneumatycznego |
|
2 |
Podwójna pojemność tuby |
6,0 l |
|
3 |
Przesyłanie gazu proszkowego |
Azot |
|
4 |
Ciśnienie powietrza dostarczającego proszek |
1,2-1,3 MPa |
|
5 |
Szybkość podawania proszku |
0-160 g/min |
|
6 |
Dokładność podawania proszku |
±1% |
|
7 |
Natężenie przepływu gazu dostarczającego proszek |
400-800L/godz |
|
8 |
Wymiary zewnętrzne podajnika proszku |
500x460x1300mm |
|
9 |
Masa podajnika proszku |
50 kg |
Napęd z podwójną sprężarką zmniejsza całkowitą objętość maszyny i zwiększa przestrzeń; Stosowany głównie do skutecznego chłodzenia dyszy i pierścienia uszczelniającego, osiągając cel przedłużenia żywotności dyszy i pierścienia uszczelniającego.
|
Numer |
Projekt |
Podstawowe parametry |
||
|
1 |
Wygląd jednostki |
1330 x 780 x 1310 mm |
||
|
2 |
Pojemność wody obiegowej |
250 KG |
||
|
3 |
Wydajność chłodnicza |
32,2 kW |
||
|
4 |
Wahania temperatury wody wylotowej |
5 ℃ |
||
|
5 |
Zasilanie |
3P AC380 50 Hz/60 Hz |
||
|
6 |
Kompresor |
Podwójna sprężarka |
Pochodzenie: Daikin, Japonia |
|
|
7 |
Ciśnienie wylotowe |
Regulacja 4-8 KG |
Natężenie przepływu ścieków |
4m³/h |
|
8 |
Zewnętrzna pompa obiegowa |
Moc znamionowa 1,1 kW |
Prąd znamionowy 1,5A |
|
|
9 |
Ilość wtryskiwanego czynnika chłodniczego |
11 KG |
Media chłodnicze |
F22 |
|
10 |
Moc wentylatora |
85 szer. x 2 |
||
|
11 |
Całkowita moc wejściowa |
13,5 kW |
||
|
12 |
Waga |
450 kg |
||
Naddźwiękowy pistolet natryskowy Airico-DJ3000 wykorzystuje propan jako paliwo, tlen jako gaz wspomagający spalanie, powietrze i wodę jako węgiel chłodzący oraz azot jako proszek; Pistolet natryskowy może pracować nieprzerwanie i stabilnie przez długi czas.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Prędkość płomienia |
2800 m/s |
|
2 |
Temperatura płomienia |
3200 ℃ |
|
3 |
Moc pistoletu natryskowego |
100 kW (wartość konwersji) |
|
4 |
Prędkość cząstek proszku |
550-650 m/s |
|
5 |
Metoda chłodzenia |
Chłodzenie wodne/chłodzenie powietrzem |
|
6 |
Natężenie przepływu wody chłodzącej |
9,5 l/min |
|
7 |
Porowatość powłoki |
＜1% |
|
8 |
Siła wiązania |
> 70 MPa |
|
9 |
Odpowiednia wielkość proszku do natryskiwania |
5-120μm |
|
10 |
Ciśnienie gazu (propanu). |
0,65 MPa |
|
11 |
Ciśnienie tlenu |
1,1 MPa |
|
12 |
Ciśnienie powietrzaA |
0,75 MPa |
|
13 |
Ciśnienie azotu |
1,2 MPa |
|
14 |
Ciśnienie wodoru |
0,35 MPa |
|
15 |
Wymiary zewnętrzne pistoletu natryskowego |
420x230x50 |
|
16 |
Masa pistoletu natryskowego |
2,8 kg |
