Naddźwiękowy system natryskiwania

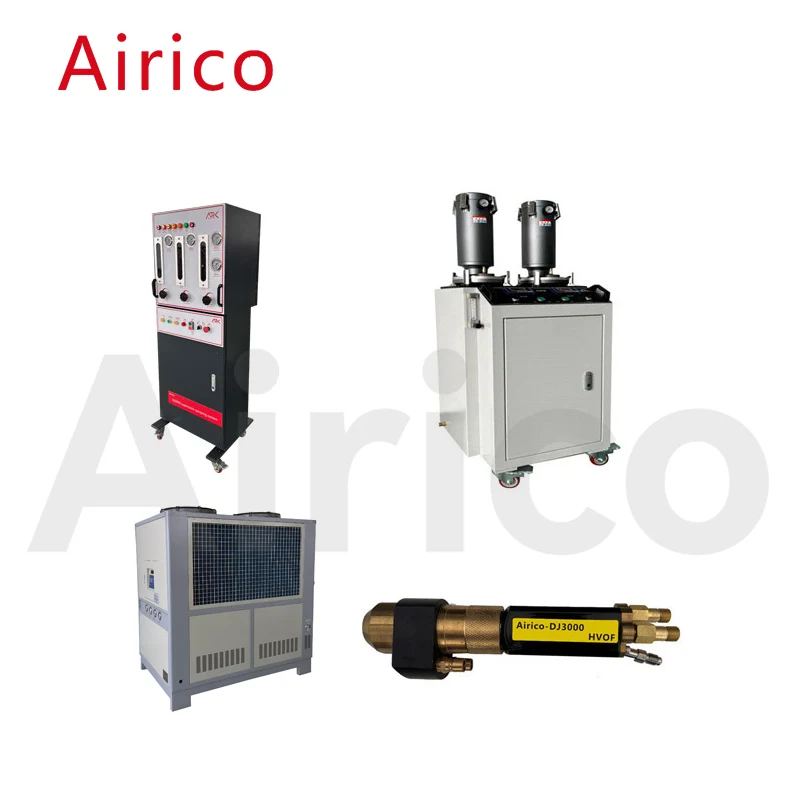

Zapraszamy do zakupu naddźwiękowego systemu natryskowego Airico-DJ3000 niezależnie opracowanego i wyprodukowanego przez Suzhou Airico Machinery Equipment Co., Ltd. Ma on nie tylko doskonałą wydajność i jest na zaawansowanym poziomie w kraju i za granicą, ale także może realizować automatyzację natryskiwania proces, dzięki czemu proces produkcyjny jest wygodniejszy.

Suzhou Airico Machinery Equipment Co., Ltd. to chiński producent, który od wielu lat jest głęboko zaangażowany w badania, rozwój i produkcję sprzętu do natryskiwania. Zgromadziła grupę profesjonalnych talentów i wchłonęła zagraniczną technologię. Jako pierwsza w Chinach opracowała sprzęt plazmowy sterowany ekranem dotykowym (Airico-180) (Airico-3710) (Airico-100), sprzęt do natryskiwania naddźwiękowego (Airico-500) (Airoco-8800) (Airico-M2plus) (Airico- M3plus), urządzenia do natryskiwania łukowego (Airoco400-Airico1000), które są szeroko stosowane w przemysł opryskowy.

Naddźwiękowy system natryskowy wykorzystuje propan, propylen i inne gazowe lub płynne paliwa węglowodorowe oraz tlen pod wysokim ciśnieniem do spalania w komorze spalania lub specjalnej dyszy w celu wytworzenia strumienia płomienia o wysokiej temperaturze i pod wysokim ciśnieniem (temperatura może osiągnąć 3200 ℃) oraz prędkość płomienia wynosi aż 15002000 m/s lub więcej. Następnie proszek jest wprowadzany do płomienia osiowo lub promieniowo w celu wytworzenia stopionych lub półstopionych cząstek, które następnie osadzają się na wstępnie obrobionej powierzchni podłoża z dużą prędkością (300600 m/s) w celu utworzenia powłoki.

Prędkość płomienia naddźwiękowego systemu natryskowego jest bardzo duża, co zapewnia cząstkom natryskiwanym wyjątkowo wysoką energię kinetyczną, umożliwiając im zderzanie się z dużą prędkością, dzięki czemu cząstki w powłoce są ściślej połączone i mają doskonałą odporność na zużycie i odporność na korozję. Dlatego naddźwiękowy system natryskowy jest szeroko stosowany w przemyśle lotniczym, produkcji samochodów, energetyce, przemyśle chemicznym, medycynie i obronie narodowej.

Airico-DJ3000 Szafa sterownicza do naddźwiękowego systemu natryskowego

Naddźwiękowy system natryskiwania płomieniowego Airico-DJ3000 charakteryzuje się zaawansowanym poziomem w porównaniu z podobnymi produktami zagranicznymi, zapewniając doskonałą wydajność i łatwą obsługę. Potrafi zautomatyzować proces natryskiwania, monitorować system w czasie rzeczywistym, dynamicznie kontrolować proces pracy pistoletu natryskowego i natychmiast reagować na awarie systemu.

Tabela parametrów Airico-DJ3000 naddźwiękowej szafy sterującej

Numer	Projekt	Podstawowe parametry
1	Zasilanie wejściowe	jednofazowy AC220V, 50 Hz
2	Moc wejściowa	300 W
3	Typ sterowania	Sterowanie PLC
4	Rodzaj i ciśnienie gazu	Propan 0,65 MPa
5	Ciśnienie tlenu	1,2 MPa
6	Ciśnienie powietrza	0,8 MPa
7	Ciśnienie azotu	1,2 MPa
8	Ciśnienie wodoru	0,3-0,4 MPa
9	Wymiary szafy sterowniczej	600 x 600 x 1760 mm
10	Masa szafy sterowniczej	130 KG

Podajnik proszku do naddźwiękowego systemu natryskowego

Naddźwiękowy, szybki podajnik proszku do natryskiwania płomieniowego Airico-DJ3000 jest urządzeniem służącym do przechowywania proszku natryskowego i dostarczania go do pistoletu natryskowego zgodnie z wymaganiami procesu. Jako gaz zasilający proszek stosuje się azot, a rozpylony proszek jest transportowany do wylotu podajnika proszku poprzez wibracje atomizujące gazu dostarczającego proszek. Opuszcza wiadro podawania proszku wraz z gazem podającym proszek i wchodzi do pistoletu natryskowego. Prędkość podawania proszku można regulować regulując potencjometr na panelu szafy sterowniczej.

Airico-DJ3000 Parametry podajnika proszku dla naddźwiękowego systemu natryskowego

Numer	Projekt	Podstawowe parametry
1	Metoda podawania proszku	Zgarniak typu pneumatycznego
2	Podwójna pojemność tuby	6,0 l
3	Przesyłanie gazu proszkowego	Azot
4	Ciśnienie powietrza dostarczającego proszek	1,2-1,3 MPa
5	Szybkość podawania proszku	0-160 g/min
6	Dokładność podawania proszku	±1%
7	Natężenie przepływu gazu dostarczającego proszek	400-800L/godz
8	Wymiary zewnętrzne podajnika proszku	500x460x1300mm
9	Masa podajnika proszku	50 kg

Układ chłodzenia naddźwiękowego układu natryskowego

Napęd z podwójną sprężarką zmniejsza całkowitą objętość maszyny i zwiększa przestrzeń; Stosowany głównie do skutecznego chłodzenia dyszy i pierścienia uszczelniającego, osiągając cel przedłużenia żywotności dyszy i pierścienia uszczelniającego.

Airico-DJ3000 Tabela parametrów układu chłodzenia dla naddźwiękowego układu natryskowego

Numer	Projekt	Podstawowe parametry
1	Wygląd jednostki	1330 x 780 x 1310 mm
2	Pojemność wody obiegowej	250 KG
3	Wydajność chłodnicza	32,2 kW
4	Wahania temperatury wody wylotowej	5 ℃
5	Zasilanie	3P AC380 50 Hz/60 Hz
6	Kompresor	Podwójna sprężarka	Pochodzenie: Daikin, Japonia
7	Ciśnienie wylotowe	Regulacja 4-8 KG	Natężenie przepływu ścieków	4m³/h
8	Zewnętrzna pompa obiegowa	Moc znamionowa 1,1 kW	Prąd znamionowy 1,5A
9	Ilość wtryskiwanego czynnika chłodniczego	11 KG	Media chłodnicze	F22
10	Moc wentylatora	85 szer. x 2
11	Całkowita moc wejściowa	13,5 kW
12	Waga	450 kg

Pistolet natryskowy ultradźwiękowy

Naddźwiękowy pistolet natryskowy Airico-DJ3000 wykorzystuje propan jako paliwo, tlen jako gaz wspomagający spalanie, powietrze i wodę jako węgiel chłodzący oraz azot jako proszek; Pistolet natryskowy może pracować nieprzerwanie i stabilnie przez długi czas.

Tabela parametrów Airico-DJ3000 pistoletu natryskowego do naddźwiękowego systemu natryskowego

Numer	Projekt	Podstawowe parametry
1	Prędkość płomienia	2800 m/s
2	Temperatura płomienia	3200 ℃
3	Moc pistoletu natryskowego	100 kW (wartość konwersji)
4	Prędkość cząstek proszku	550-650 m/s
5	Metoda chłodzenia	Chłodzenie wodne/chłodzenie powietrzem
6	Natężenie przepływu wody chłodzącej	9,5 l/min
7	Porowatość powłoki	＜1%
8	Siła wiązania	> 70 MPa
9	Odpowiednia wielkość proszku do natryskiwania	5-120μm
10	Ciśnienie gazu (propanu).	0,65 MPa
11	Ciśnienie tlenu	1,1 MPa
12	Ciśnienie powietrzaA	0,75 MPa
13	Ciśnienie azotu	1,2 MPa
14	Ciśnienie wodoru	0,35 MPa
15	Wymiary zewnętrzne pistoletu natryskowego	420x230x50
16	Masa pistoletu natryskowego	2,8 kg
