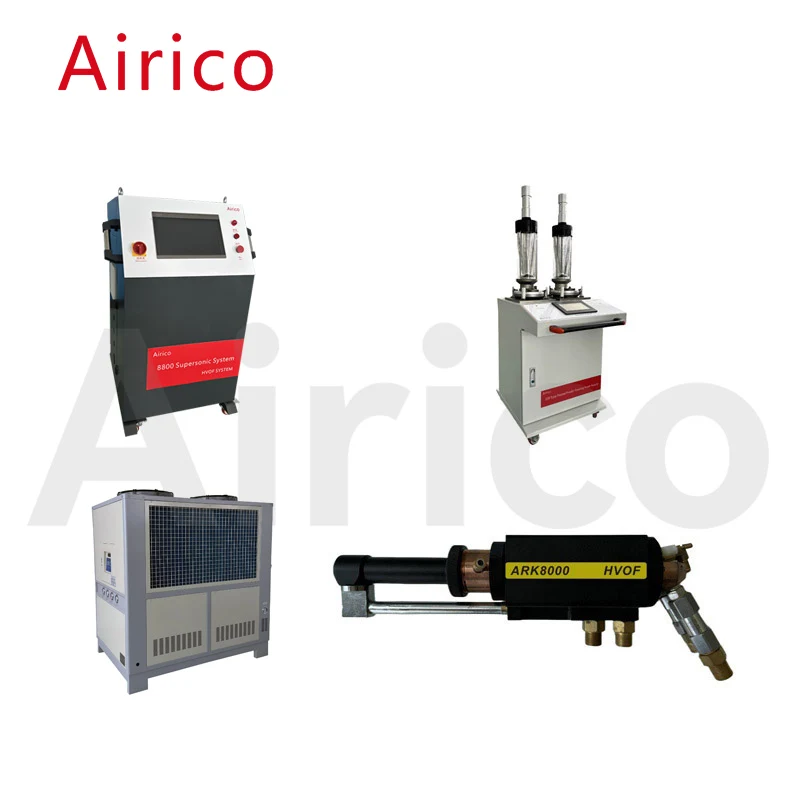

Centrum sterowania systemem stanowi szafa sterownicza naddźwiękowego urządzenia natryskowego Airico-JP8800. Wykorzystuje najnowocześniejszą technologię do automatycznego sterowania całym systemem. Wykorzystuje dotykowy terminal sterujący, który integruje obsługę, ustawienia, pomoc, wyświetlanie, monitorowanie alarmów procesów i usterek, dzięki czemu jest wygodniejszy w użyciu oraz prostszy i bardziej intuicyjny w obsłudze.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Typ sterowania |
Steruj ekranem dotykowym + sterowaniem MFC + PLC |
|
2 |
Moc wejściowa |
550 W |
|
3 |
Ciśnienie/natężenie przepływu nafty |
1,3 MPa 22-24 l/godz |
|
4 |
Ciśnienie/natężenie przepływu tlenu |
1,6Mpa 25-40m3/h |
|
5 |
Ciśnienie/natężenie przepływu gazu nośnego |
0,35-0,4Mpa 1-1,4m3/h |
|
6 |
Wymiary zewnętrzne szafy sterowniczej |
500 x 550 x 1064 mm |
|
7 |
Masa szafy sterowniczej |
59 KG |
Naddźwiękowy, szybki podajnik proszku do natryskiwania płomieniowego Airico-JP8800 jest urządzeniem służącym do przechowywania proszku natryskowego i dostarczania go do pistoletu natryskowego zgodnie z wymaganiami procesu; Stosując azot lub argon jako gaz zasilający proszek, natryskiwany proszek dociera do wylotu proszku wraz z obrotem dolnego skrobaka dostarczającego proszek i wchodzi do pistoletu natryskowego wraz z gazem zasilającym proszek; Prędkość podawania proszku można regulować regulując potencjometr na panelu szafy sterowniczej.
|
Numer |
Projekt |
Podstawowe parametry |
|
1 |
Metoda podawania proszku |
Zgarniak typu pneumatycznego |
|
2 |
Podwójna pojemność tuby |
7,0 l |
|
3 |
Przesyłanie gazu proszkowego |
Azot lub argon |
|
4 |
Ciśnienie powietrza dostarczającego proszek |
0,45 MPa |
|
5 |
Ciśnienie i natężenie przepływu azotu |
0,6-1,0Mpa 1,0-1,4m3/h |
|
6 |
Szybkość podawania proszku |
0 ~ 150 g/min |
|
7 |
Dokładność podawania proszku |
±1% |
|
8 |
Wymiary zewnętrzne gazu dostarczającego proszek |
500x400x1300mm |
|
9 |
Masa podajnika proszku |
50 kg |
Napęd z podwójną sprężarką zmniejsza całkowitą objętość maszyny i zwiększa przestrzeń; Stosowany głównie do skutecznego chłodzenia dyszy i pierścienia uszczelniającego, osiągając cel przedłużenia żywotności dyszy i pierścienia uszczelniającego.
|
Numer |
Projekt |
Podstawowe parametry |
||
|
1 |
Wygląd jednostki |
2330x1000x1720 (mm) |
||
|
2 |
Pojemność zbiornika wody obiegowej |
530L |
||
|
3 |
Wydajność chłodnicza |
76,8 kW |
||
|
4 |
Wahania temperatury wody wylotowej |
5-35 ℃ |
||
|
5 |
Zasilanie |
3P AC380 50 Hz/60 Hz |
||
|
6 |
Kompresor |
Podwójna sprężarka |
Pochodzenie: Sanyo, Japonia |
|
|
7 |
Ciśnienie wylotowe |
Regulacja 4-10 KG |
Natężenie przepływu ścieków |
6m3/godz |
|
8 |
Zewnętrzna pompa obiegowa |
Moc znamionowa 1,1 kW |
Prąd znamionowy |
1,5A |
|
9 |
Ilość wtryskiwanego czynnika chłodniczego |
15 KG |
Media chłodnicze |
F22 |
|
10 |
Moc wentylatora |
85 szer. x 2 |
||
|
11 |
Całkowita moc wejściowa |
26KW |
||
|
12 |
Waga |
1500 kg |
||
Naddźwiękowy pistolet natryskowy Airico-8000 wykorzystuje rafinowaną naftę lotniczą jako paliwo, tlen jako gaz wspomagający spalanie, powietrze i wodę jako węgiel chłodzący oraz azot do podawania proszku. Pistolet natryskowy może pracować nieprzerwanie i stabilnie przez długi czas.
|
|
Projekt |
Podstawowe parametry |
|
1 |
Prędkość płomienia |
2100 m/s |
|
2 |
Temperatura płomienia |
3000 ℃ |
|
3 |
Moc pistoletu natryskowego |
150 kW (wartość konwersji) |
|
4 |
Prędkość cząstek proszku |
1100 m/s |
|
5 |
Metoda chłodzenia |
Chłodzenie wodne |
|
6 |
Natężenie przepływu wody chłodzącej |
9,5 l/min |
|
7 |
Porowatość powłoki |
＜1% |
|
8 |
Siła wiązania |
> 90 MPa |
|
9 |
Odpowiednia wielkość proszku do natryskiwania |
10-45μm |
|
10 |
Ciśnienie paliwa |
1,2 MPa |
|
11 |
Ciśnienie tlenu |
1,6 MPa |
|
12 |
Ciśnienie azotu |
0,5 MPa |
|
13 |
Wymiary zewnętrzne pistoletu natryskowego |
80x90x300mm |
|
14 |
Masa pistoletu natryskowego |
4,8 kg |
